캔틸레버 보의 처짐과 처짐각 암기법





응용역학은 암기와 계산을 모두 요구하는 복합적인 과목입니다.

주어진 시간이 너무나 촉박하기 때문에 암기 없이 풀이 할 수 있는 부분도 암기해야합니다.

정말 이름값을 못하는 과목이죠.

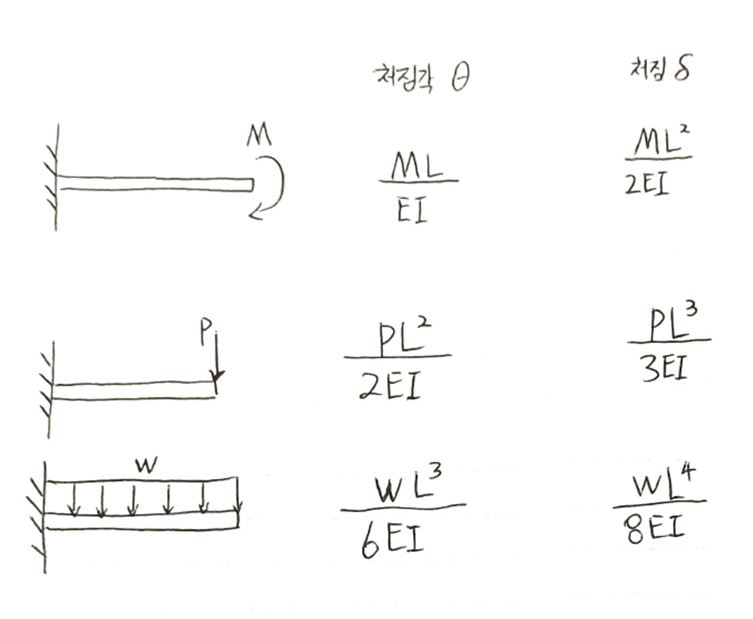

캔틸레버 보의 처짐과 처짐각을 쉽게 암기할 수 있도록 제가 도와드리겠습니다.









우선 처짐각과 처짐에서 가장 기본이 되는 골자는 ( L/EI ) 입니다.

( L/EI )에 이것저것 문자와 숫자를 덧붙인 것에 불과한 것이죠.





우선 분자부터 알아봅시다.



















분자 앞에 붙는 문자들은 캔틸레버 보에 어떤 힘이 가해지는지에 따라 결정됩니다.

그리고 제곱 같은 것이 붙지 않아 매우 단순해서 좋죠

처짐도 처짐각도 모두 마찬가지이니 암기하기 쉽죠.

















그리고 분자 L에 제곱에 관한 부분은 이렇게 영역을 나눠서 기억하면 떠올리기 쉽습니다.

대각선으로 선을 그어준 뒤 1의 영역, 2의 영역, 3의 영역, 4의 영역... 이런식으로 내려오면되죠.





다음은 분모입니다.













분모는 외울 부분이 한 가지에 불과하지만

분모처럼 연관성을 만들어 외울 수 없기 때문에

한 땀 한 땀 정성들여서 외워줘야합니다.



각자의 요령으로 오른쪽에서 왼쪽으로 1 2 2 3 6 8 이렇게 외우던지

아니면 세로로 1 2 6 2 3 8 이렇게 외우던지 해야하는데

저 같은 경우는 전자인 1 2 2 3 6 8 이쪽이 더 쉽더라구요.

L의 제곱에서 그대로 내려오다가 성격 더러운 등분포하중에선

2배를 곱하는 만행을 저지른다! 이런 스토리를 따로 붙였더니 더 잘 외워졌기도 하구요.
