단순보 보의 처짐과 처짐각 암기법

응용역학은 암기와 계산을 모두 요구하는 복합적인 과목입니다.

주어진 시간이 너무나 촉박하기 때문에 암기 없이 풀이 할 수 있는 부분도 암기해야합니다.

정말 이름값을 못하는 과목이죠.



단순보의 처짐과 처짐각을 쉽게 암기할 수 있도록 제가 도와드리겠습니다.











우선 처짐각과 처짐에서 가장 기본이 되는 골자는 ( L/EI ) 입니다.

( L/EI )에 이것저것 문자와 숫자를 덧붙인 것에 불과한 것이죠.





우선 분자부터 알아봅시다.











분자 앞에 붙는 문자들은 캔틸레버 보에 어떤 힘이 가해지는지에 따라 결정됩니다.

그리고 제곱 같은 것이 붙지 않아 매우 단순해서 좋죠

처짐도 처짐각도 모두 마찬가지이니 암기하기 쉽죠.

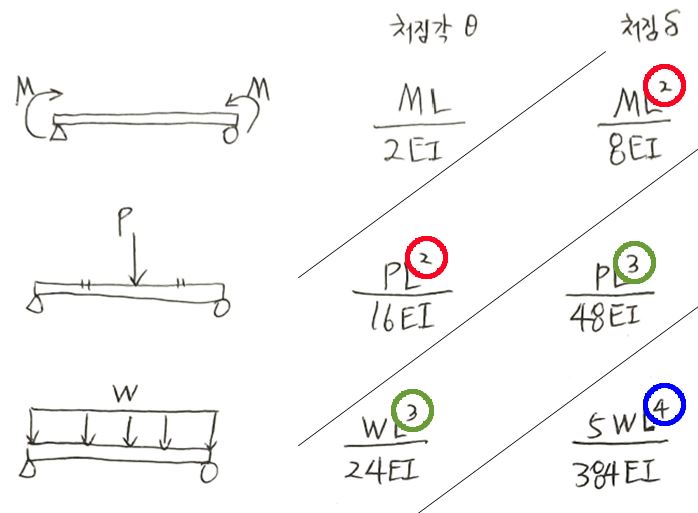

그리고 분자 L에 제곱에 관한 부분은 이렇게 영역을 나눠서 기억하면 떠올리기 쉽습니다.

대각선으로 선을 그어준 뒤 1의 영역, 2의 영역, 3의 영역, 4의 영역... 이런식으로 내려오면되죠.





캔틸레버와 다르게 단순보의 경우 한가지를 더 외워야합니다.















바로 등분포하중의 처짐의 경우 문자가 외에도 숫자가 하나 붙기 때문이죠.

일관성이 깨져서 굉장히 불쾌 하지만 이로 인해 더 좋은 점은

이런 불규칙성을 노린 저격 문제가 자주 출제된다는 점입니다.

이 부분에 떠올리며 외워주면 더 쉽게 외워집니다.



자 이제 분모입니다.











분모는 외울 부분이 한 가지에 불과하지만

분모처럼 연관성을 만들어 외울 수 없기 때문에

한 땀 한 땀 정성들여서 외워줘야합니다.



각자의 요령으로 오른쪽에서 왼쪽으로 2 8 16 48 24 384 이렇게 외우던지

아니면 세로로 2 16 24 8 48 384 이렇게 외우던지 해야하는데

저 같은 경우는 후자인 2 16 24 8 48 384 이쪽이 더 쉽더라구요

처짐과 관련된 8 48 384에 모두 8이 들어간다는 것을 신기하게 여기고 나니까

8 48 384 2 16 24 로 헷갈릴 일은 없어서 좋더라구요.
