1방향 슬래브와 보의 최소 두께





1방향 슬래브와 보의 두께는 지간의 영향을 크게 받지만

지간에 상관없이 최소 100mm 이상은 되어야 합니다.

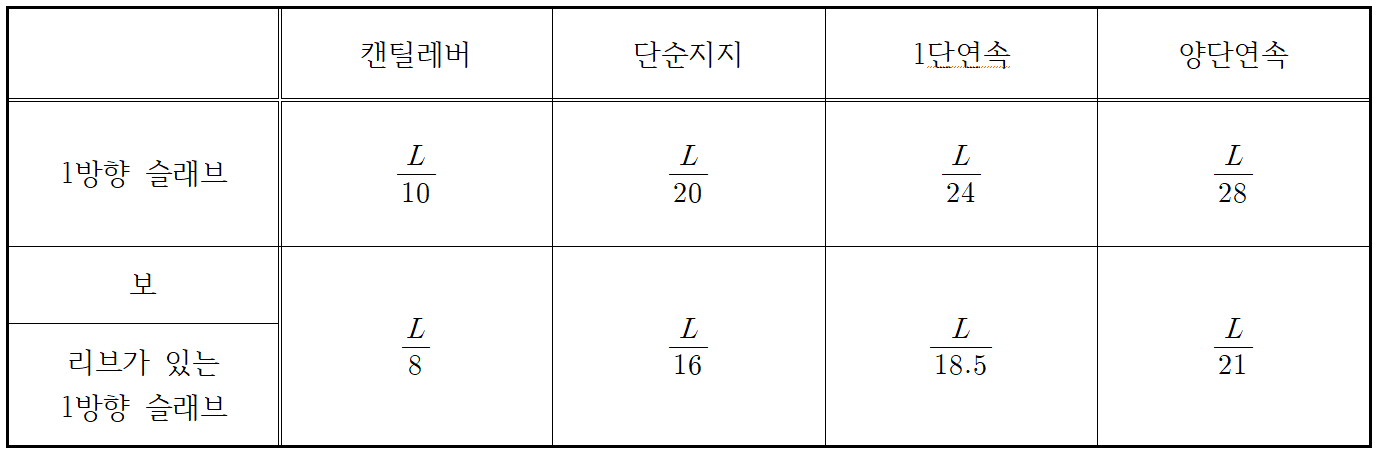

그리고 100mm가 넘는다면 다음과 같은 방법으로 최소 두께가 정해집니다.





여기서 캔틸레버란 아래와 같은 고정단을 말하고

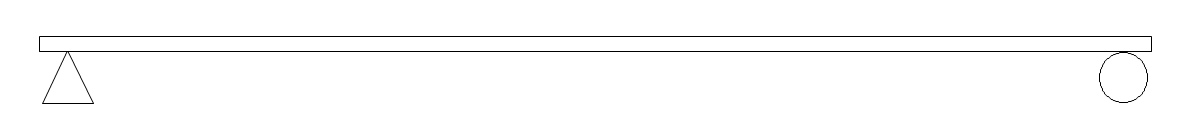

단순 지지는 아래와 같은 구조를 말하고,

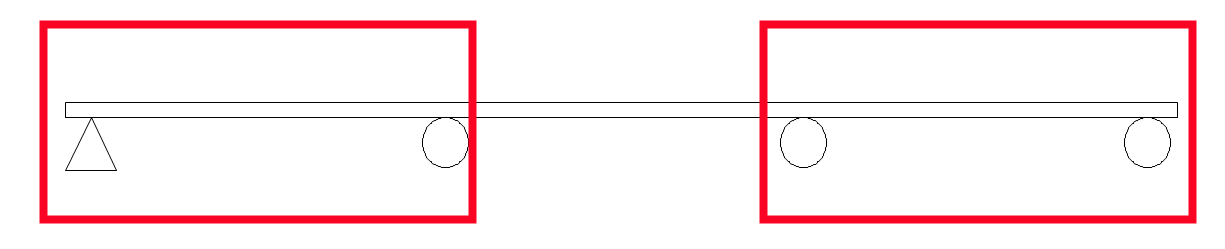

1단 연속은 아래 구조물 중 빨간색 사격형 안에 있는 구조를 말하고

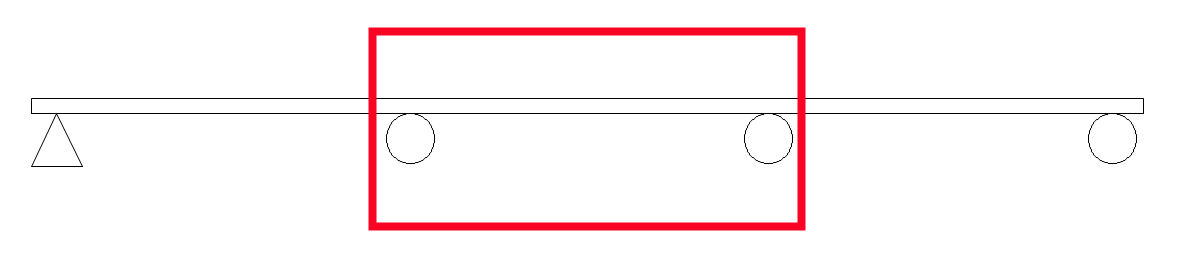

양단 연속은 아래 구조물 중 빨간색 사격형 안에 있는 구조를 말합니다.





분자의 L은 지간의 길이인데, 모든 식의 분자에는 지간 L만 올라가 있는 것이 외우기 좋네요.



분모의 경우에도 암기가 쉬운 편입니다.

캔틸레버의 분모부터 시작하여 양단 연속으로 올라갈 수 있기 때문에

우선 기본이 되는 각각의 경우에 대한 캔틸레버의 분모를 외워줍니다.



그리고 단순보를 넘어갈 때는 지지 부분이 2배가 되므로

마찬가지로 분모도 2배가 되는 것을 볼 수 있죠.



그리고 그 다음부터는 각각 +4와 +2.5가 되는 것을 알 수 있습니다.

굳이 전부 외울 필요가 없는 것이죠.
